⾮接触コネクタ TLC

⾮接触コネクタTLCで
変わるモジュールの接続
TLCとは
TLCを⽤いた
⾮接触コネクタの特⻑
TLCのラインナップ
アプリケーション

コネクタの問題が

すっきり解決。

TLCのご相談はTLinxが承ります。
まずはお気軽にお問い合わせください。

swimboat4-8@rk2.so-net.ne.jp

⾮接触コネクタTLCで
変わるモジュールの接続

いままでの技術では叶えられなかった新しい実装を可能にします！

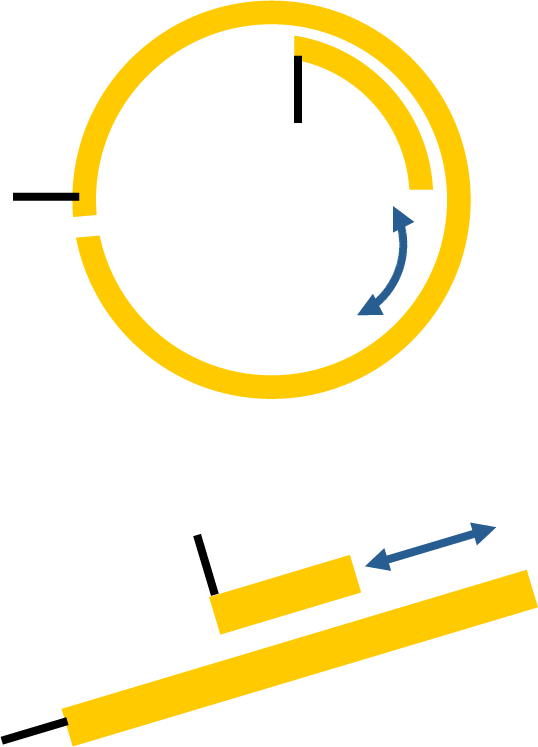

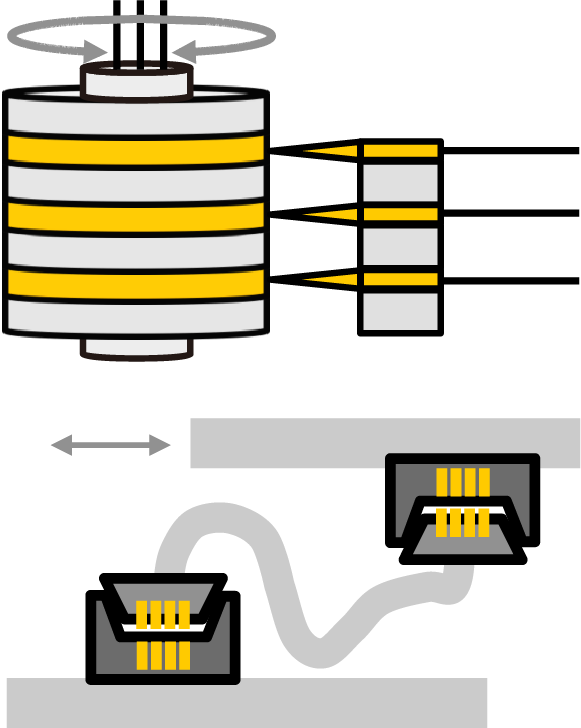

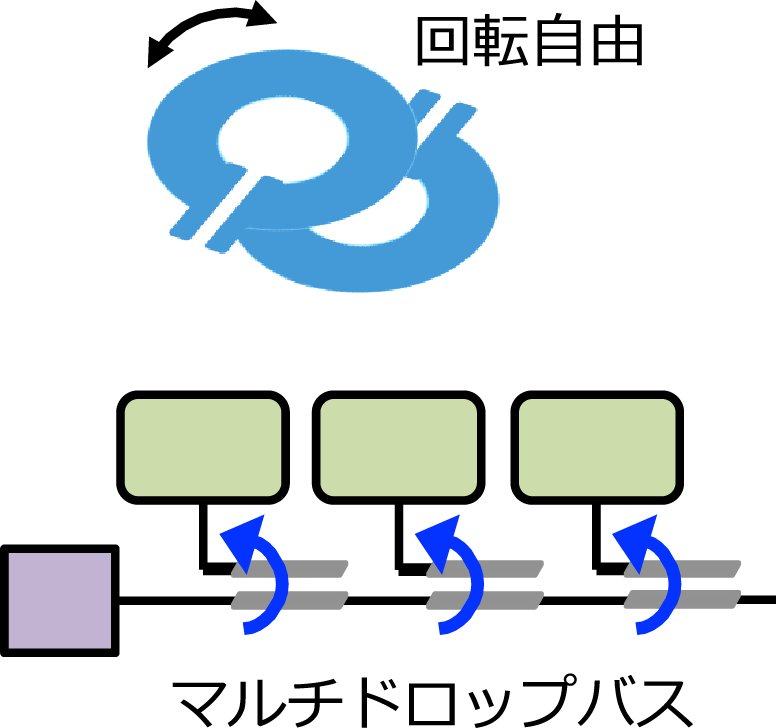

回せるズラせる

クルマ
ロボット
FAなど

Before

電極が磨耗
フレキ基板が⾼価
メンテナンスが
必要

After

電極が磨耗しない！
フレキ基板が不要！
メンテナンスが
不要！

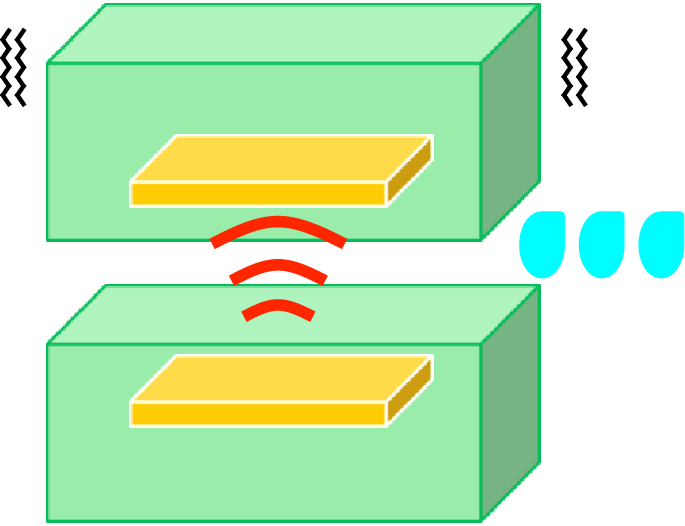

高信頼

クルマ
ロケット
医療機器
など

Before

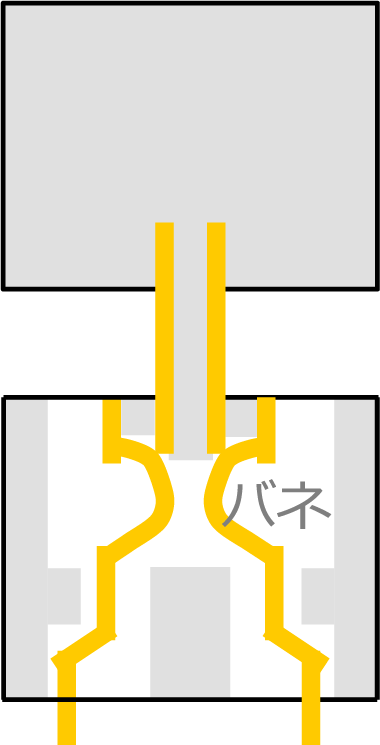

圧着接続
電極露出
瞬断・摩耗・変質

After

⾮接触！
電極密封！
耐震・耐久・
防⽔！

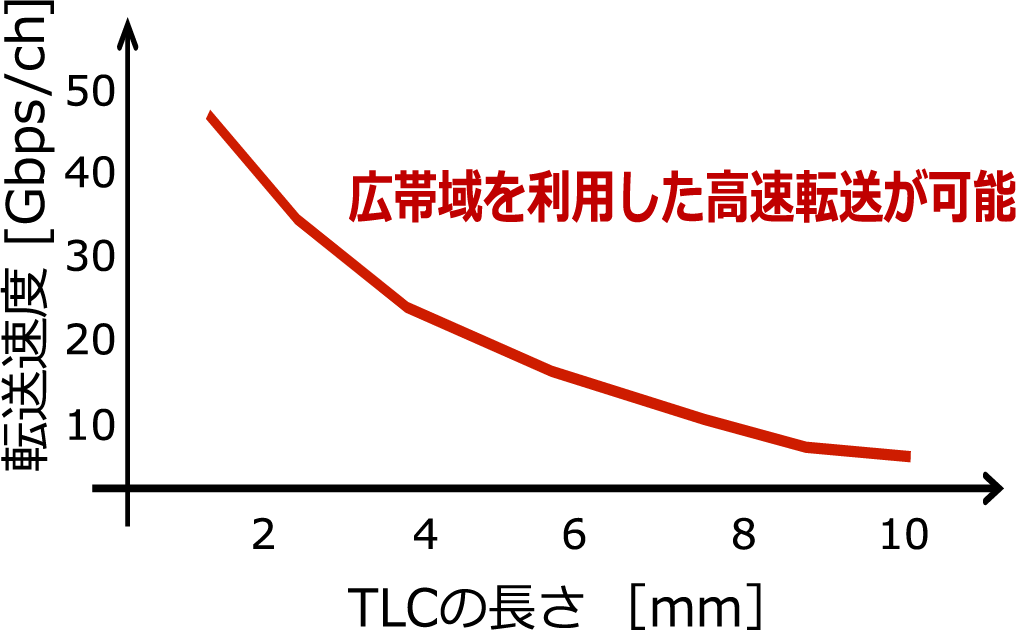

高　速

スマートフォン
コンピュータ
など

Before

信号が反射
信号が遠回り
転送速度 < 6Gbps

After

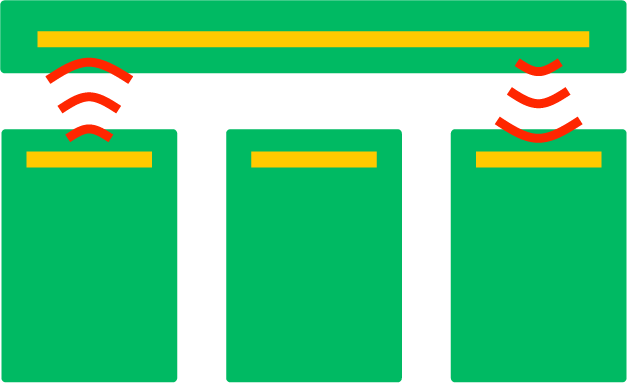

信号反射が⼩さい！
最短距離で
信号接続！
転送速度 > 12Gbps！

組立簡単

スマートフォン
クルマ
など

Before

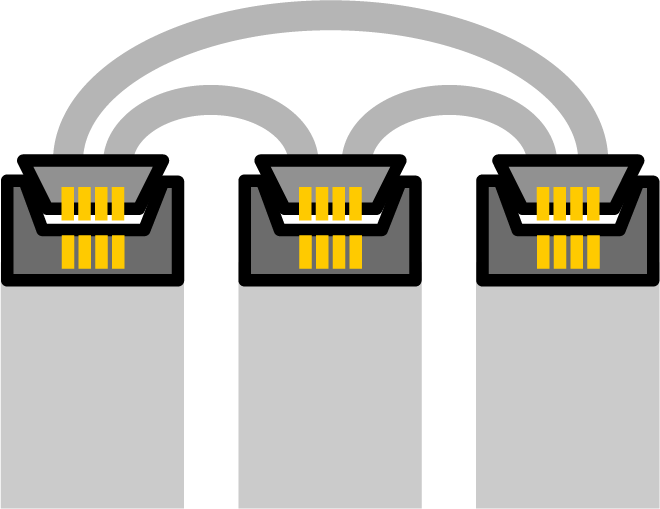

配線接続が⾯倒
配線が多い
配線が煩雑

After

ハメルだけ！
配線が少ない！
実装がスッキリ！

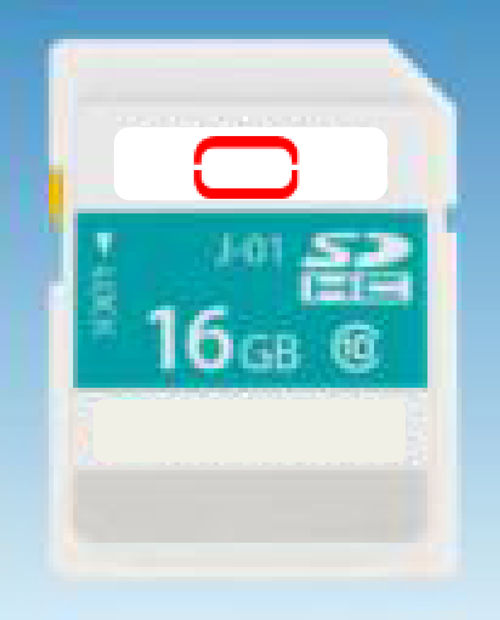

小型

スマートフォン
IoTデバイス
など

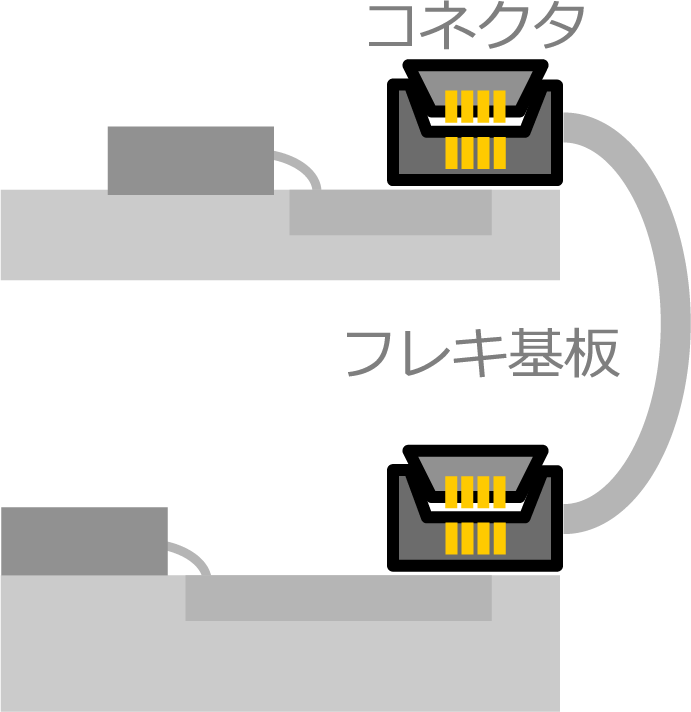

Before

コネクタが必要
フレキが必要
大きくて
かさばる

After

コネクタが不要！
フレキが不要！
薄くてスッキリ！

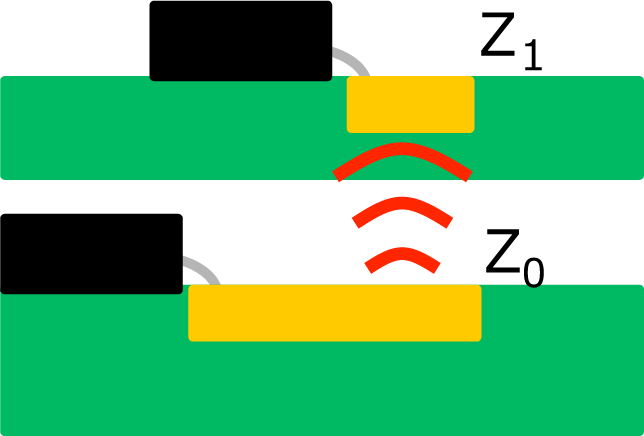

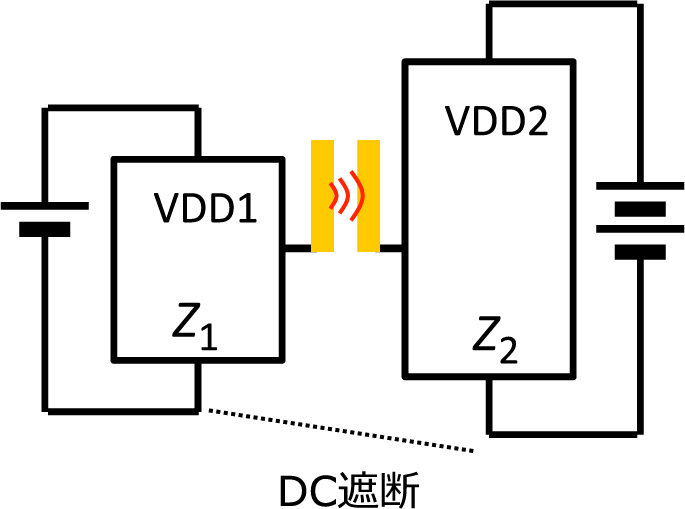

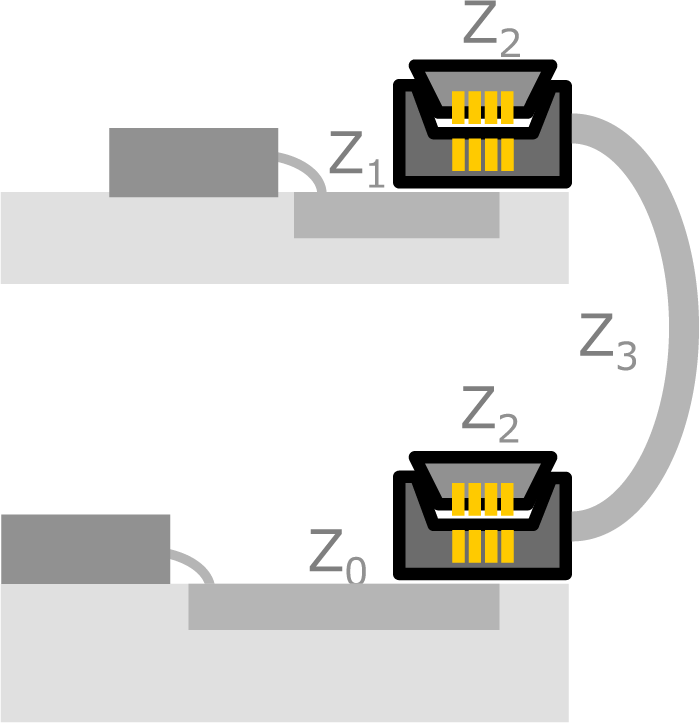

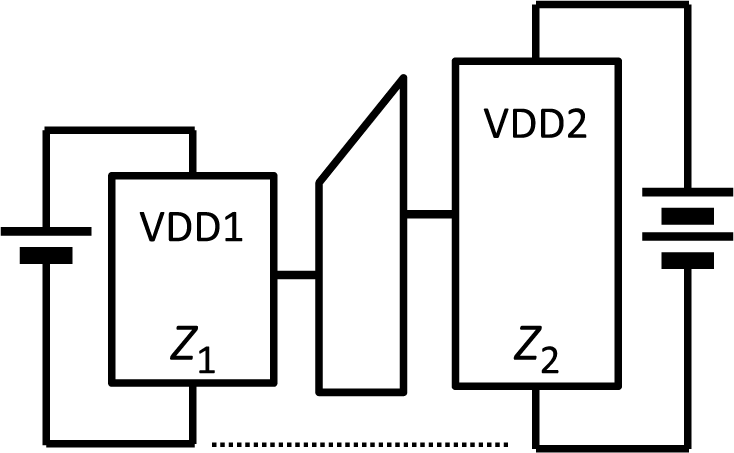

変換

医療機器
クルマ
など

Before

レベルシフタが
必要
インピーダンス
変換が必要

After

レベルシフタが
不要！
インピーダンス
変換が不要！

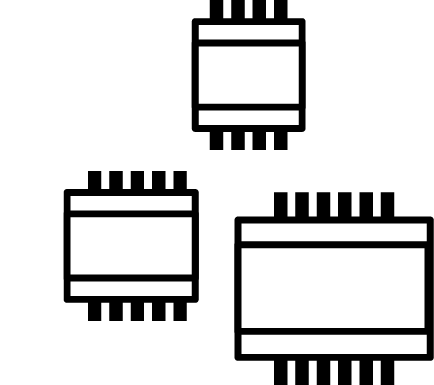

多品種

PCB接続
など

Before

製品ラインアップ
多品種少量生産
カスタム対応困難

After

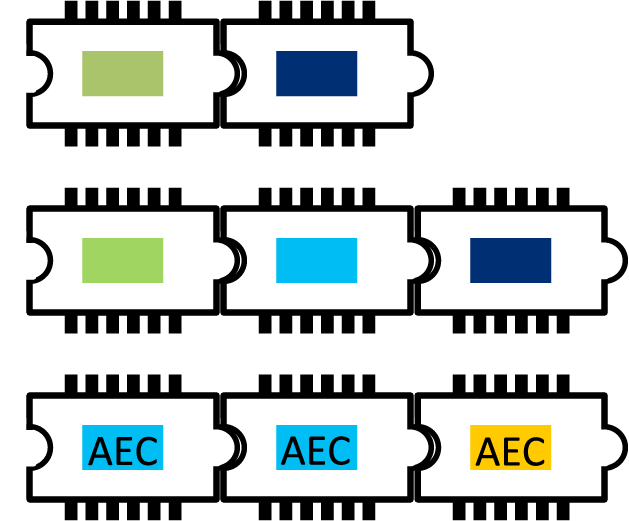

基本ブロックの
組合せ！
大量生産！
無限の組合せ！

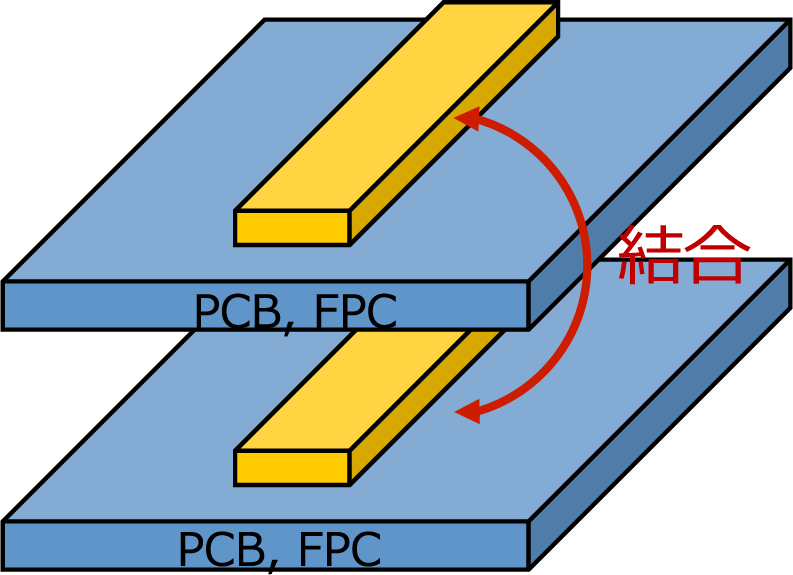

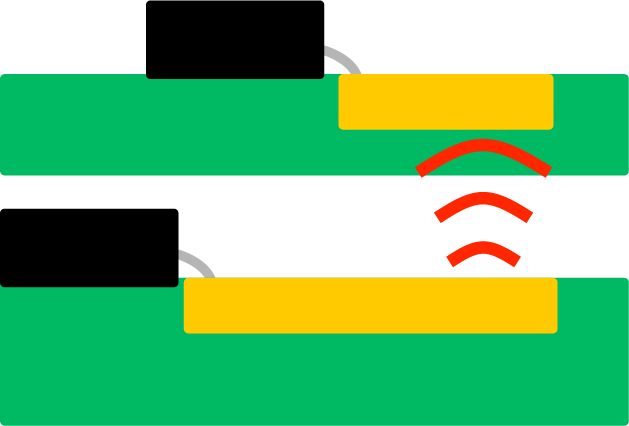

TLCとは

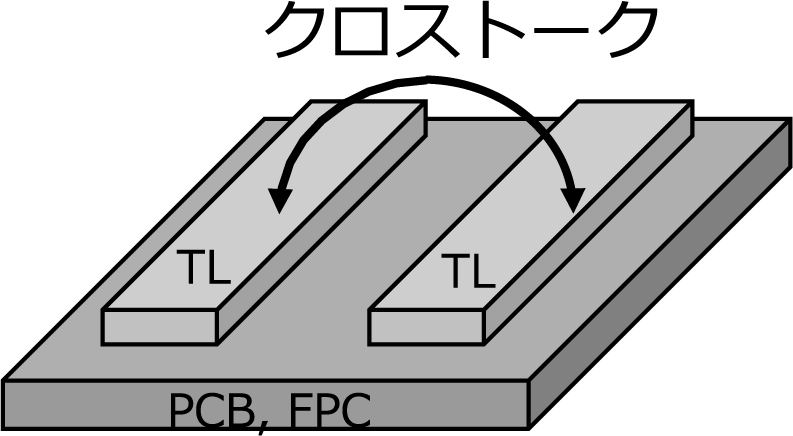

伝送線路結合器（Transmission Line Coupler）

伝送線路間のクロストークを結合に活⽤！

TLCを⽤いた
⾮接触コネクタの特⻑

慶應義塾⼤学⿊⽥研究室で発明された新技術
（登録知財20件※）

※2018年4⽉現在

機械的制約と電気的制約を分離して3つのメリットを実現！

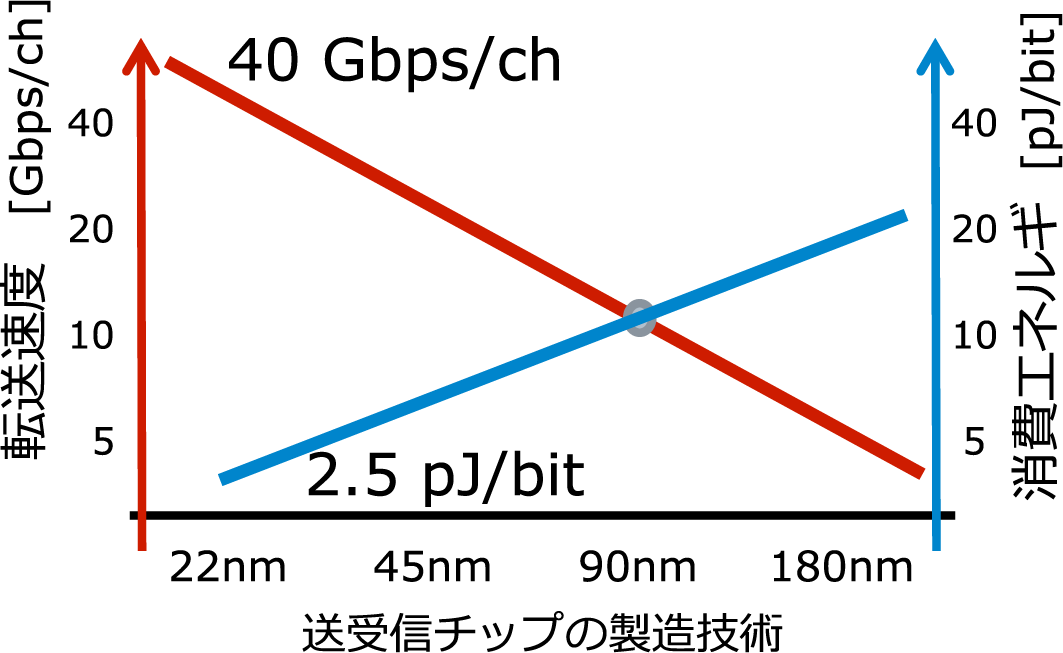

1⾼速・低電⼒

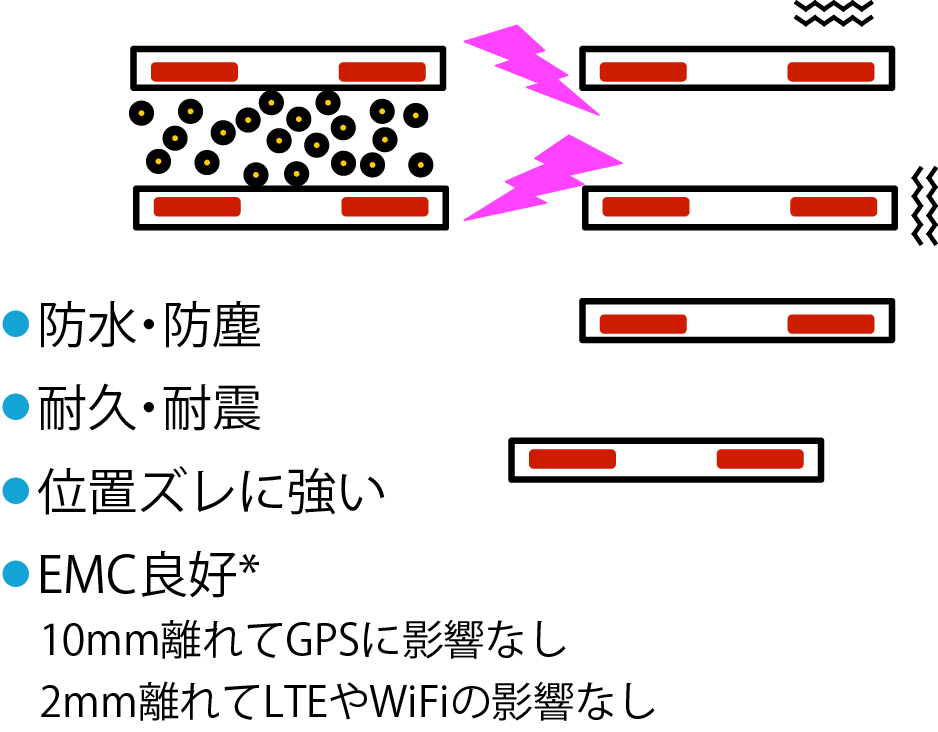

2⾼信頼性

3⾼機能

※2018年4⽉現在

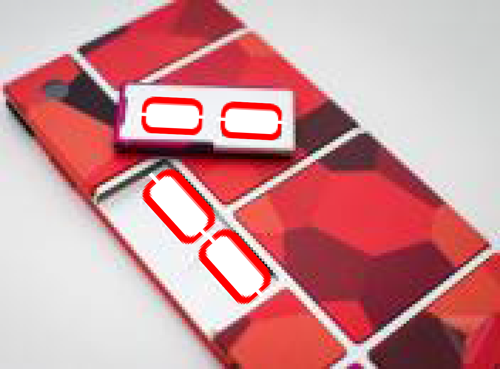

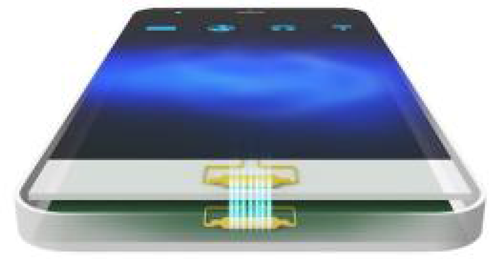

モジュール型スマートフォン応用

2017.04

TLCのラインアップ

アプリケーションの要求に合わせてTLCのカタチを変えました

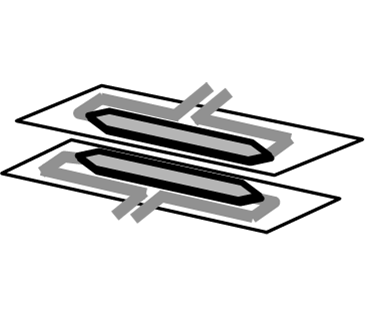

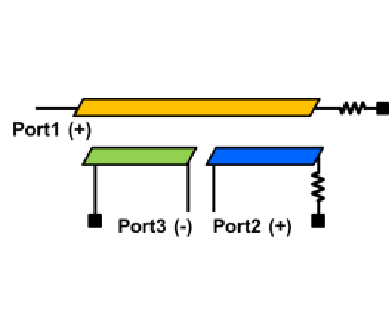

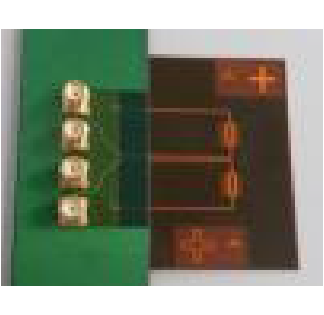

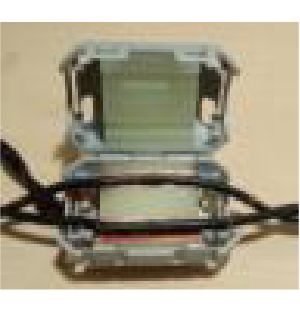

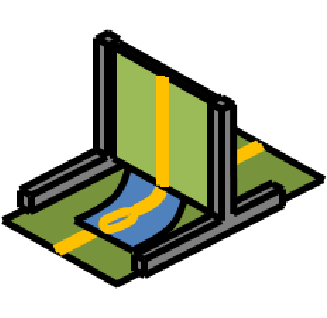

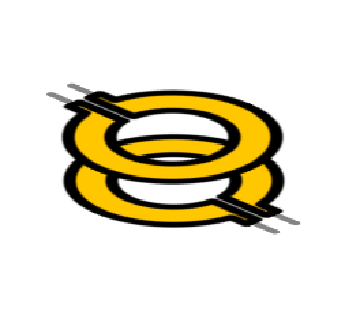

	R-TLC Rotatable	T-TLC Two-fold	BD-TLC Bi-Directonal	SDC-TLC Single-ended to Differental Convert	C-TLC Clip-type	VD-TLC Vertcal Directonal	EE-TLC Energy- Equipartitioned

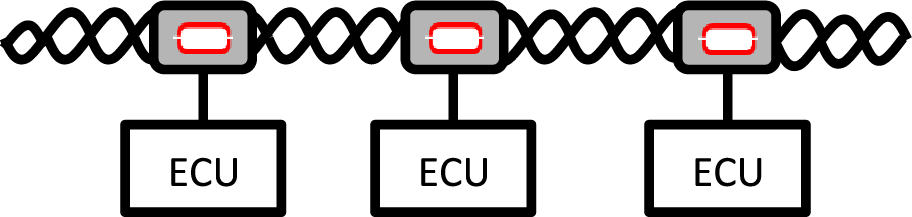

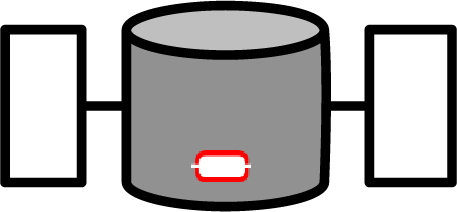

アプリケーション	FA・ロボット監視カメラ	スマートフォン	バックプレーン	人工衛星	車載LAN	ディスプレイ	DRAM モジュール
特徴	回転可能	小型	双方向バス	シングルエンドから差動へ変換	被膜の外から信号転送、バス接続	2channel / 結合器	バス接続（マスタースレーブ）
転送速度エネルギー結合距離	6.0 Gb/s 10.0 pJ/b 3.0 mm	6.0 Gb/s 6.0 pJ/b 5.0 mm	6.5 Gb/s 5.0 pJ/b 5.0 mm	6.5 G/s 5.0 pJ/b 5.0 mm	0.3 Gb/s 150.0 pJ/b 0.5 mm	2.3 Gb/s 1.5 pJ/b 0.15 mm	8.5 Gb/s 9.0 pJ/b 5.0 mm
発表論文	VLSI2017 （C150-151）	ISSCC2015 （10.1）	ISSCC2015 （24.4）	ISSCC2015 （24.4）	ISSCC2014 （30.6）	ISSCC2013 （11.5）	ISSCC2012 （2.8）
